Μπλουζάκι από ανθρακούχο χάλυβα A105/A105N, A350 LF2, A694 F52/F60/F65 SW

1. Τύπος: Socket Weld Tee, Lateral Tee,
2. Πρότυπο: ASME B16.11, MSS SP79, MSS SP83, MSS SP95 και MSS SP97 κ.λπ.
3. Μέγεθος: 1/8" ~ 4" (DN6 ~ DN100)
4. Κατηγορία: STD,XS,Sch,160/XXS,2000LB,3000LB,6000LB,9000LB

Αποστολή ερώτησής

Μπλουζάκι από ανθρακούχο χάλυβα A105/A105N, A350 LF2, A694 F52 / F60 / F65 SW

Το Socket Weld Tee (SW Tee) είναι ένα σφυρήλατο εξάρτημα σωλήνων που χρησιμοποιείται σε συστήματα σωληνώσεων. Τα πιο συχνά χρησιμοποιούμενα υλικά ανθρακούχου χάλυβα περιλαμβάνουνASTM A105/A105N, A350 LF2 και A694 F52/F60/F65, τα οποία είναι κατάλληλα γιαυψηλή θερμοκρασία, χαμηλή-θερμοκρασία και υψηλή-απόδοσησυνθήκες εξυπηρέτησης, αντίστοιχα. Σε αντίθεση με τα εξαρτήματα συγκόλλησης άκρου-, διαθέτει μια "πρίζα" (μια εσοχή περιοχή) στην οποία εισάγεται ο σωλήνας για σύνδεση. Τα εξαρτήματα συγκόλλησης υποδοχής χρησιμοποιούνται συνήθως σε εφαρμογές σωληνώσεων μικρών-διατρήσεων (γενικά NPS 2 και μικρότερες).

Διαστάσεις μπλουζάκι συγκόλλησης υποδοχής

Μέγεθος	1/8", 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4"
Τύποι	Ίσιο ή ίσο μπλουζάκι, μειωτικό μπλουζάκι
Πίεση	3000LB, 6000LB, 9000LB
Πρότυπο	ASME, JIS, DIN, GB/T, BS

Επικοινωνήστε τώρα

A105/A105N VS A350 LF2 VS A694 F52/F60/F65

Βαθμοί	A105/A105N	A350 LF2	A694 F52	A694 F60	A694 F65
Πρότυπο	Γενική υψηλή-θερμοκρασία	Ανθεκτικότητα σε χαμηλή-θερμοκρασία	Υψηλή-Απόδοση υψηλή- αντοχή	Υψηλή-Απόδοση υψηλή- αντοχή	Υψηλή-Απόδοση υψηλή- αντοχή
Ισχύς απόδοσης	Μεγαλύτερο ή ίσο με 250 MPa	Μεγαλύτερο ή ίσο με 240 MPa	Μεγαλύτερο ή ίσο με 359 MPa	Μεγαλύτερο ή ίσο με 414 MPa	Μεγαλύτερο ή ίσο με 448 MPa
Αντοχή εφελκυσμού	Μεγαλύτερο ή ίσο με 485 MPa	Μεγαλύτερο ή ίσο με 450 MPa	Μεγαλύτερο ή ίσο με 455 MPa	Μεγαλύτερο ή ίσο με 517 MPa	Μεγαλύτερο ή ίσο με 551 MPa
Θερμοκρασία	-29 μοίρες - 427 μοίρες	-46 μοίρες -343 μοίρες	-29 μοίρες - 343 μοίρες	-29 μοίρες - 343 μοίρες	-29 μοίρες - 343 μοίρες
Υπηρεσία	Υψηλή-θερμοκρασία ατμού και καυτό λάδι	Μέσα χαμηλής- θερμοκρασίας	Μετάδοση μεσαίας και υψηλής πίεσης-	Μετάδοση υψηλής-πίεσης	Μετάδοση εξαιρετικά υψηλής-πίεσης

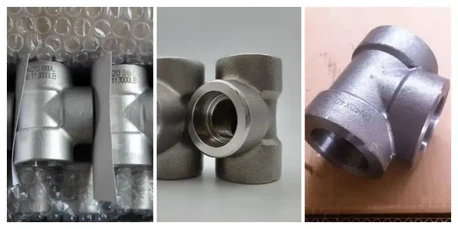

Carbon Steel Socket Weld Tee

Τι είναι ο ανθρακούχο χάλυβας A105;

Ανθρακούχο χάλυβα A105N Σφυρήλατο Σωλήνα, είναι ένα "κανονικοποιημένο" θερμικά επεξεργασμένο εξάρτημα χωρίς καμία εσωτερική καταπόνηση, επομένως έχει εξαιρετικές ιδιότητες. Ως αποτέλεσμα, το δικό μαςΣφυρήλατα μπλουζάκια από ανθρακούχο χάλυβα A105Nέχουν ομοιόμορφη δομή κόκκων για χρήση σε σωληνώσεις υπό πίεση ατμού και συστήματα ισχύος. Ταυτόχρονα, σε σύγκριση με τα εξαρτήματα συγκολλημένων σωλήνων πισινών, τα εξαρτήματα συγκολλημένων σωλήνων χρησιμοποιούνται κυρίως για σωληνώσεις μικρής διάτρησης. συνήθως για σωλήνες με ονομαστική διάμετρο NPS 2 ή μικρότερη. Επίσης,CS A105N σφυρήλατα εξαρτήματαμπορεί να χρησιμοποιηθεί σε οποιαδήποτε κατάσταση όπου απαιτείται-μεταφορά ατμού ή ζεστού νερού υψηλής πίεσης από τον ένα σωλήνα στον άλλο, όπως σε εργοστάσια ηλεκτροπαραγωγής, διυλιστήρια, χημικά εργοστάσια, χαρτοποιεία και υφαντουργεία.

Η HT PIPE είναι ο κατασκευαστής, προμηθευτής και εξαγωγέας εξαρτημάτων από ανθρακούχο χάλυβα A105 / A105N, τα οποία είναι σφυρήλατα, λύσεις σωληνώσεων από άνθρακα από χάλυβα που χρησιμοποιούνται με συστήματα πίεσης που λειτουργούν σε υψηλότερες θερμοκρασίες καθώς και σε θερμοκρασίες περιβάλλοντος.

Τι είναι το υλικό ASTM A350 LF2;

Τα εξαρτήματα ASTM A350 Lf2 Κατηγορίας 1 θα παράγονται με οποιαδήποτε από ανοιχτή εστία, βασικό οξυγόνο, ηλεκτρικό φούρνο ή επαγωγική τήξη κενού (VIM). Η κύρια διαφορά μεταξύ των εξαρτημάτων ASTM A350 Lf2 Grade 1 και των εξαρτημάτων LF2 Grade 2 είναι η ελάχιστη εφαρμοστέα θερμοκρασία τους. Οι σύνδεσμοι που ταξινομούνται ως LF2 Κατηγορία 1 έχουν ελάχιστη εφαρμοστέα θερμοκρασία περίπου -50 βαθμών F και για συνδέσμους Κατηγορίας 2 LF2, η ελάχιστη εφαρμοστέα θερμοκρασία είναι -0 βαθμοί F. Η ελάχιστη εφαρμοστέα θερμοκρασία και για τις δύο κατηγορίες είναι επίσης η τυπική θερμοκρασία για τις δοκιμές κρούσης Charpy V-notch που πρέπει να εκτελεστούν.

Τι είναι το ASTM A694 F52 F60 F65 F70;

Το ASTM A694 είναι μια τυπική προδιαγραφή για σφυρηλάτηση από άνθρακα και κράμα χάλυβα, συμπεριλαμβανομένων φλάντζες σωλήνων, εξαρτημάτων, βαλβίδων και άλλων εξαρτημάτων σωλήνων για υπηρεσίες μετάδοσης υψηλής πίεσης. Το υλικό είναι διαθέσιμο σε διάφορες ποιότητες: ASTM A 694 ποιότητες F42, F52, F56, F60, F65 και F70. Χρησιμοποιούνται ευρέως σε αγωγούς πετρελαίου και φυσικού αερίου υψηλής πίεσης καθώς και σε εγκαταστάσεις φρεατίων και πολλαπλών.

Ανθρακούχο χάλυβα ANSI B16.11 Socket Weld Tee Μεγέθη και διαστάσεις

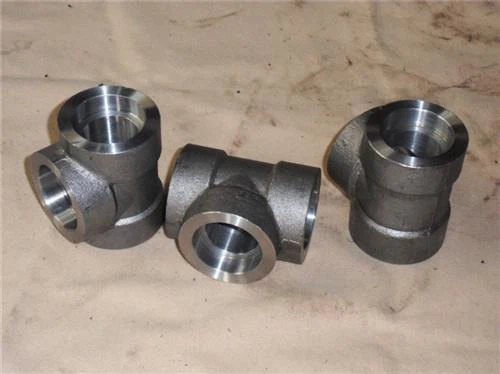

Socket Weld Tee

NPS	B	B	A	A	A	G min.	G min.	G min.	J
NPS	μέγ.	ελάχ.	3000#	6000#	9000#	3000#	6000#	9000#	ελάχ.
1/8"	11.2	10.8	11	11	-	2.41	3.15	-	9.5
1/4"	14.6	14.2	11	13.5	-	3.02	3.68	-	9.5
3/8"	18	17.6	13.5	15.5	-	3.2	4.01	-	9.5
1/2"	22.2	21.8	15.5	19	25.5	3.73	4.78	7.47	9.5
3/4"	27.6	27.2	19	22.5	28.5	3.91	5.56	7.82	12.5
1"	34.3	33.9	22.5	27	32	4.55	6.35	9.09	12.5
1-1/4"	43.1	42.7	27	32	35	4.85	6.35	9.7	12.5
1-1/2"	49.2	48.8	32	38	38	5.08	7.14	10.15	12.5
2"	61.7	61.2	38	41	54	5.54	8.74	11.07	16
2-1/2"	74.4	73.9	41	-	-	7.01	-	-	16
3"	90.3	89.8	57	-	-	7.62	-	-	16
4"	115.7	115.2	66.5	-	-	8.56	-	-	19

Όλες οι διαστάσεις είναι σε mm.

NPS	3000#		6000#		9000#		3000#		6000#		9000#
NPS	Δ μέγ.	D min.	Δ μέγ.	D min.	Δ μέγ.	D min.	C max.	C min.	C max.	C min.	C max.	C min.
1/8"	7.6	6.1	4.8	3.2	-	-	3.18	3.18	3.96	3.43	-	-
1/4"	10	8.5	7.1	5.6	-	-	3.78	3.3	4.6	4.01	-	-
3/8"	13.3	11.8	9.9	8.4	-	-	4.01	3.5	5.03	4.37	-	-
1/2"	16.6	15	12.5	11	7.2	5.6	4.67	4.09	5.97	5.18	9.35	8.18
3/4"	21.7	20.2	16.3	14.8	11.8	10.3	4.9	4.27	6.96	6.04	9.78	8.56
1"	27.4	25.9	21.5	19.9	16	14.4	5.69	4.98	7.92	6.93	11.38	9.96
1-1/4"	35.8	34.3	30.2	28.7	23.5	22.2	6.07	5.28	7.92	6.93	12.14	10.62
1-1/2"	41.6	40.1	34.7	33.2	28.7	27.2	6.35	5.54	8.92	7.8	12.7	11.12
2"	53.3	51.7	43.6	42.1	38.9	37.4	6.93	6.04	10.92	9.5	13.84	12.12
2-1/2"	64.2	61.2	-	-	-	-	8.76	7.67	-	-	-	-
3"	79.4	76.4	-	-	-	-	9.52	8.3	-	-	-	-
4"	103.8	100.7	-	-	-	-	10.69	9.53	-	-	-	-

Όλες οι διαστάσεις είναι σε mm.

Αυτά τα δεδομένα διαστάσεων προέρχονται απόASME B16.11.

A105N VS A350 LF2 ;

Το A105N είναι κατάλληλο για εφαρμογές που κυμαίνονται από -29 βαθμούς έως υψηλές θερμοκρασίες και είναι το πιο συχνά χρησιμοποιούμενο υλικό ανθρακούχου χάλυβα.
Το ASTM A350 LF2 έχει σχεδιαστεί ειδικά για υπηρεσίες χαμηλών-θερμοκρασιών, που προορίζεται για χρήση σε θερμοκρασίες κάτω από -29 βαθμούς , έως και -46 βαθμούς (-50 βαθμοί F).

Ποια είναι η διαφορά μεταξύ A105 και A105n;

A105: ανόπτηση / κανονικοποίηση (όπως απαιτείται)
A105N/LF2: Υποχρεωτική κανονικοποίηση + σκλήρυνση

Αναφερόμενα πρότυπα:

ASME B16.11: Πρότυπο για σφυρήλατα εξαρτήματα, συγκόλληση-πρίζας και σπείρωμα

ASME B31.3: Κωδικός σωληνώσεων διεργασίας

ASME B31.1: Κωδικός σωληνώσεων ισχύος

ASTM A105/A105M: Τυπική προδιαγραφή για σφυρηλάτηση από ανθρακούχο χάλυβα

ASTM A350/A350M: Τυπικές προδιαγραφές για σφυρηλάτηση από ανθρακούχο χάλυβα χαμηλής-θερμοκρασίας

ASTM A694/A694M: Τυπική προδιαγραφή για σφυρηλάτηση από ανθρακούχο χάλυβα υψηλής- αντοχής

Συγγραφέας: Chloe Pu

Πάνω από 5 χρόνια εις βάθος εμπειρίας- στις βιομηχανίες ανοξείδωτου χάλυβα, κράματος νικελίου και ανθρακούχου χάλυβα. Εξειδικεύεται στην επιλογή υλικών και λύσεις εφαρμογής για βιομηχανικά εξαρτήματα σωλήνων, φλάντζες, βαλβίδες και συναφή εξαρτήματα.
